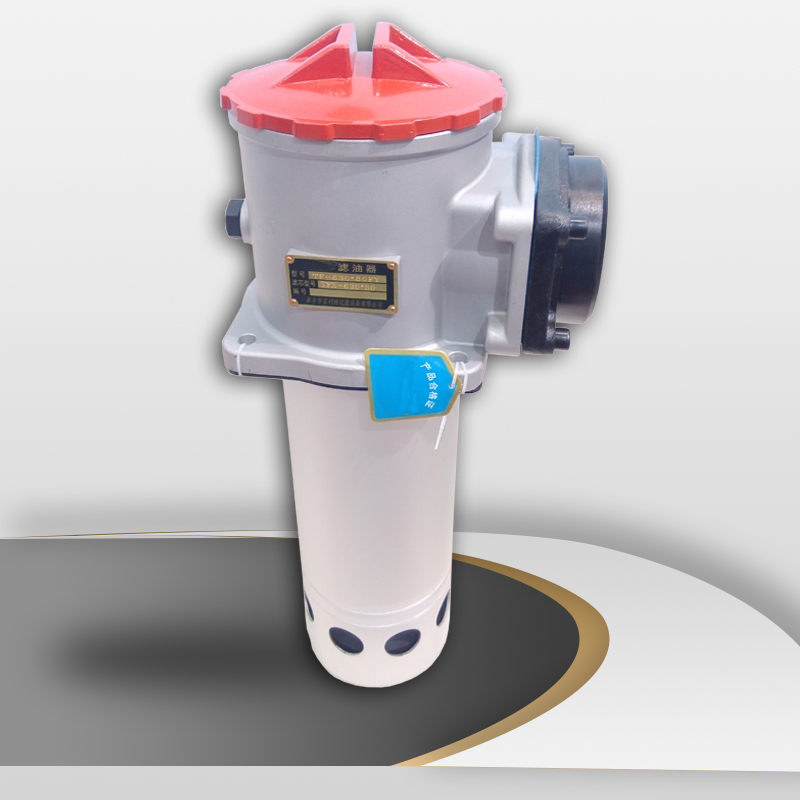

TF系列箱外自封式吸油過濾器

品牌：FeiFLTER（菲利特）

型號：TF系列液壓過濾器

材質：鋁/鋁-碳鋼

過濾精度：80-180μm

單臺流量：25-1300L/min

公稱壓力：

應用領域：廣泛用于冶金、化工、石油、機械加工設備

產品摘要：

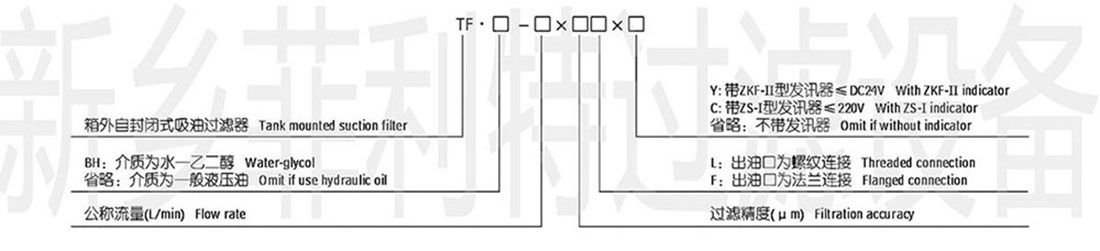

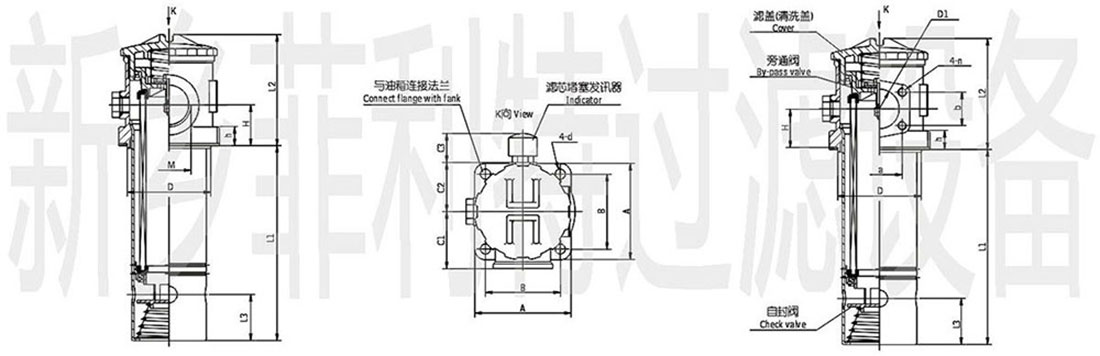

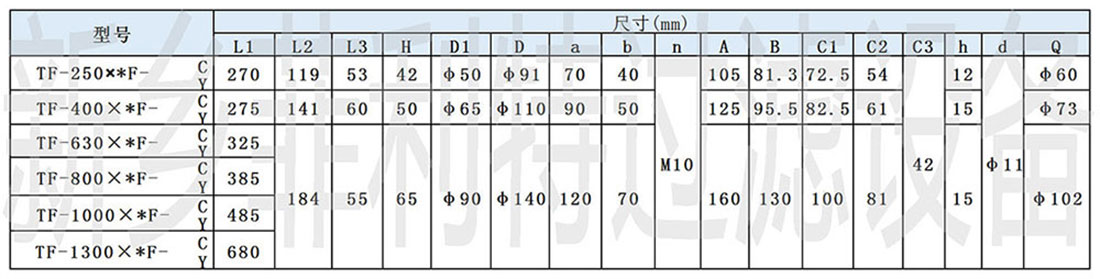

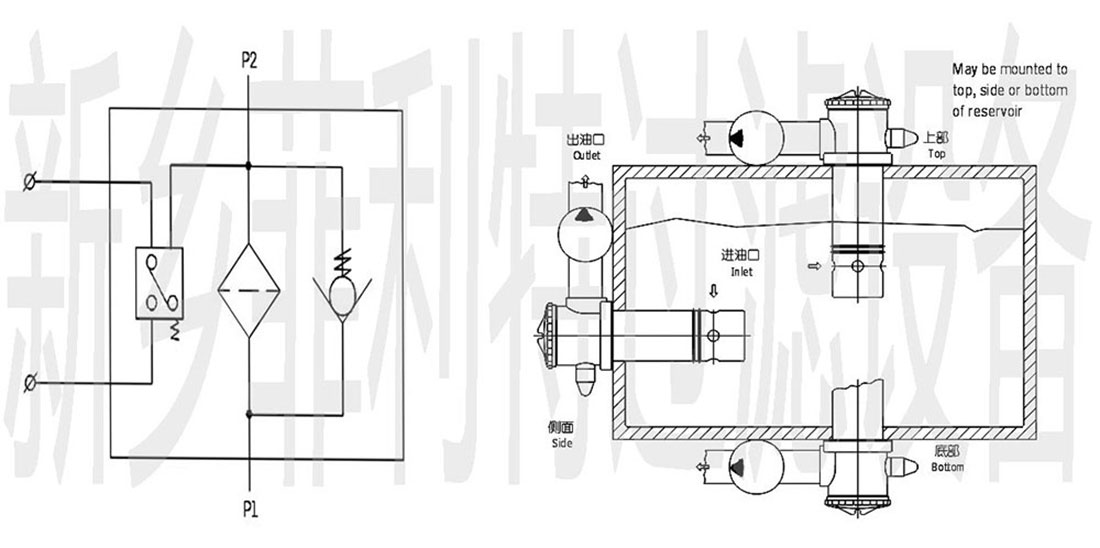

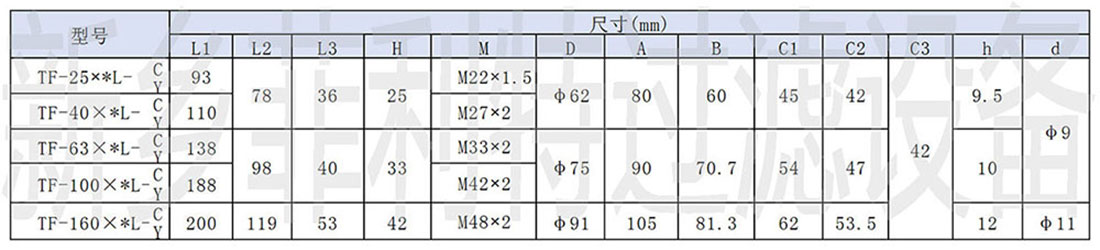

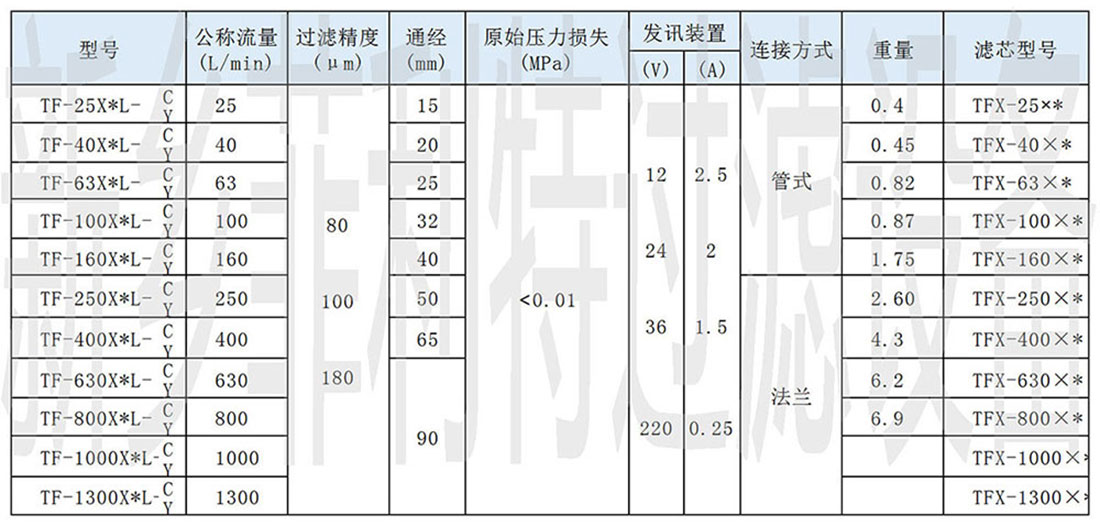

（三）、安裝示意（四）型號說明（五）技術參數 （六）連接尺寸 1、管式（出油螺紋連接） 2、法蘭式（出油口法蘭連接）表一、TF-25~160螺紋式連接尺寸表二、TF-250~1300法蘭式連接

成交量：0 好評率：5星

獲取優惠報價

產品描述

Product description

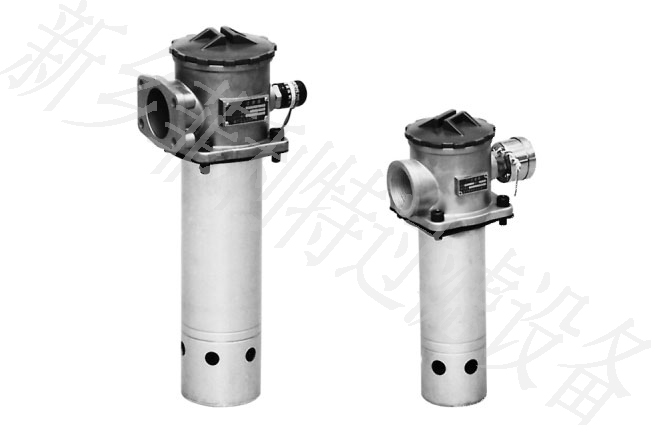

TF系列箱外自封式吸油過濾器

（新型結構代替LXZ系列）

TF TANK MOUNTED SUCTION FILTER SERIES

（一）、簡介

u 本過濾器安裝在有泵吸油口處，用以保護油泵及其它液壓元件，以避免吸入污染雜質，有效地控制液壓系統污染，提高液壓系統的清潔度。
u 本過濾器可直接安裝在油箱側邊，上部或底部，吸油筒體侵入油箱內液面以下，過濾器濾頭陋在油箱外，并設有自封閥，旁通閥，濾芯污染堵塞發訊器等裝置，使更換濾芯和
清洗濾芯時油箱內油液不會流出，本產品設計新穎，安裝方便，通油能力大，助力小，清洗或更換濾芯方便等優點。
（二）、性能與特點
1. 安裝連接方便，簡化系統管路:
   本過濾器可直接安裝在油箱側邊，底部或上部，過濾器濾頭陋在油箱外，吸油筒體侵入油箱內液面以下，出油口設有管式、法蘭式連接，過濾器內設置自封閥等裝置，使管路省去裝截止閥等其它管件，從而使管路簡化，安裝方便。
2. 設置自封閥，使更換、清洗濾芯或維修系統非常方便:
   當更換、清洗濾芯或維修系統時，只需旋開過濾器端蓋（清洗蓋），此時自封閥會自動關閉，隔絕油箱油路，使油箱內油液不會向外流出，從而使清洗，更換濾芯或維修系統非常方便，如頂開自封閥又可作油箱向外放油之用。
3. 具有濾芯污染發訊器與油路旁通閥，提高了液壓系統的可靠性:
   當濾芯被污染物堵塞到出油口真空度為0.018MPa時，發訊器便發出訊號，應及時更換或清洗濾芯。若此時不能馬上停機或無人來更換濾芯時，在濾芯上部的油路旁通閥會自動開啟（開啟值為:真空0.02MPa），以避免油泵出現吸空故障。但此時應停機更換或清洗濾芯，以保持液壓系統清潔度，提高液壓系統的可靠性。
