絲網填料壓降：影響因素、計算與控制策略
發布日期：2025-12-02 14:34:41;瀏覽次數：0
概述
絲網填料壓降通常以單位高度填料的壓降（Pa/m）或總壓降（Pa）來表示。這一參數受填料結構、操作條件及介質特性等多重因素影響，是分離設備設計與運行優化的關鍵考量。

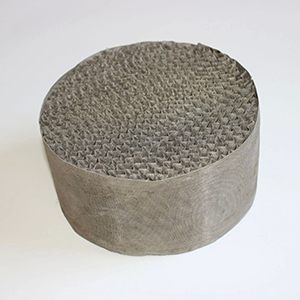

絲網規整填料示意圖
一、填料結構對壓降的影響
填料的結構參數是影響壓降的基礎因素，比表面積、波紋角度和編織方式等都會顯著改變流體阻力。
| 影響因素 | 說明 | 對壓降的典型影響 |
|---|---|---|
| 比表面積 | 單位體積填料內絲網的表面積 | 高比表面積填料（如700型）阻力大，壓降可達150-200 Pa/m；低比表面積填料（如125型）壓降僅為50-80 Pa/m |
| 波紋角度 | 填料波紋與塔軸線的夾角 | 60° 波紋比 30° 波紋流路更曲折，壓降通常高 20%-30% |
| 編織方式 | 絲網的編織工藝（如平紋、荷蘭編織） | 荷蘭編織網孔更細密，流體擾動強，其壓降比平紋編織高 10%-15%，但同時傳質效率也更高 |
二、操作條件對壓降的影響
操作條件的波動是導致壓降變化的主要原因，其中氣速、液體噴淋密度以及操作壓力與溫度的影響最為顯著。
氣速影響
低氣速時，壓降隨氣速增大呈線性增長。當氣速接近泛點時，壓降會急劇上升，可達正常操作的3-5倍，此時需立即降低負荷以防止液泛發生。
液體噴淋密度
在一定范圍內（如0.5-5 m3/(m2·h)），噴淋量增加會加厚液膜，使壓降上升。每增加1 m3/(m2·h)的噴淋量，壓降可能增加5%-10%。但過量噴淋會堵塞空隙，導致壓降異常飆升。
操作壓力與溫度
主要通過影響流體密度和粘度間接作用。高溫低壓條件下流體粘度降低，壓降可減少10%-20%。在工藝設計中需綜合考慮壓力與溫度的協同效應。
三、介質特性對壓降的影響
被處理物料的物理性質直接影響流動阻力，主要包括粘度、固體顆粒含量和氣液密度差等因素。
- 液體粘度：粘度越高，流動阻力越大。處理粘度為10 mPa·s的介質時，壓降可比處理水（~1 mPa·s）高30%-50%。
- 固體顆粒：會導致磨損和網孔堵塞，使壓降隨時間逐漸上升。例如在煤化工含塵介質中，運行3個月后壓降可能增加20%-30%，需定期清洗維護。
- 氣液密度差：密度差越大，相間相對運動阻力越小，壓降相應降低。在高壓操作條件下，這一效應更加明顯。
四、壓降的計算與預測方法
準確的壓降預測是工藝設計的重要環節，工程實踐中常結合實驗測定與經驗公式兩種方法。
實驗測定法
搭建小型填料塔，模擬實際工況進行測量。這種方法數據準確可靠，但成本較高、周期較長，適合重要項目或新型填料的性能驗證。
經驗公式法
基于大量實驗數據擬合的公式（如Eckert泛點關聯式）進行估算。代入比表面積、空隙率、氣液流量等參數可快速預測壓降，適用于初步設計與選型。
工程實踐
常結合兩者優勢，先使用經驗公式進行初步預測，再通過中試驗證進行調整優化。這種方法兼顧效率與可靠性，是工業設計的常用流程。
五、工業應用中的壓降控制策略
壓降的優化控制是節能和穩定運行的關鍵，不同工藝條件需要針對性的控制策略。
真空精餾塔
需嚴格控制壓降以維持高真空度。選用低比表面積填料（如250型）并優化氣速，可降低系統能耗20%-30%。同時需考慮填料層的分段設計，減少總壓降。
高壓吸收塔
可允許較高壓降以換取效率。采用500型填料，在壓降增加約15%的同時，可能提升吸收效率25%。需平衡壓降增加帶來的能耗與效率提升的經濟效益。
運行監測與維護
壓降是重要的狀態指示參數。若壓降突然急劇上升且無法通過操作條件調節，可能預示網孔堵塞或填料變形，需及時停機檢修。建立壓降變化趨勢圖有助于預測維護時機。

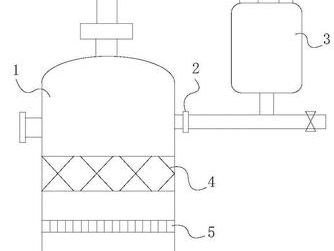

絲網填料工業應用示意圖
總結
掌握絲網填料壓降的特性與變化規律，有助于工程師在設計階段平衡分離效率與能耗，在運行階段及時發現設備異常。通過科學的壓降控制與管理，可以實現工業分離過程的經濟、穩定、高效運行，為工藝優化和設備維護提供重要依據。
在實際工程應用中，應綜合考慮填料選型、操作條件優化和介質特性，建立完整的壓降監控體系，以實現最佳的運行效果。
